Čaganka - 3D skeniranje

10.3.2016

Še preden sem postal jamar, so mi bili načrti, poleg fotografij, zelo zanimiv oris jam. Dober načrt jame jamarju veliko pripomore pri obisku jame. In ker smo po naravi zelo slikovna bitja, je bila ideja o 3D načrtu Čaganke hitro v mislih. Najprej sem po obstoječih 2D Srečkovih načrtih s Šinijevo pomočjo zrisal 3D shemo Čaganke, a ko sem izvedel za kartiranje oz. skeniranje jame s pomočjo DistaX2 ter pametnega telefona, je bilo le še vprašanje časa, kdaj bomo to naredili. V treh nekajurnih akcijah je Čaganka zdaj dokaj detajlno poskenirana do Game overja (brez kamina in Klepčevega nadaljevanja).

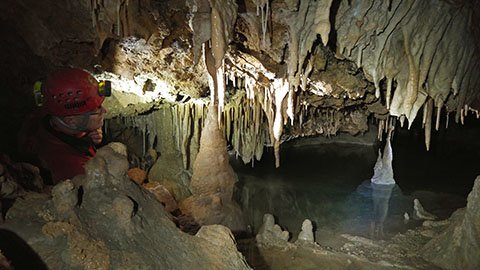

Blejsko jezero v Čaganki.

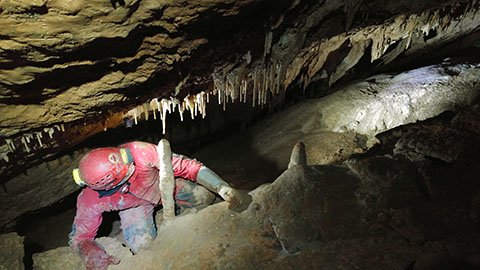

Prelomnica proti Blejskemu jezeru.

Kako poteka delo? Za merjenje sta potrebna dva jamarja, merilec in pomočnik. Pomočnik merilcu pomaga pri izbiri vizurnih točk. Te so za skeniranje v praksi najbolje na sredini rova, saj je tako laže izmeriti profile. V vsaki vizurni točki se naredi od 15 do 100 meritev (splays), odvisno od kompleksnosti oblike dela jame. V prvi akciji, kjer se je skenirala glavna pot od vhoda v Čaganko do Game Over dvorane, sta mi pomagala Katja Kotnik in Bojan Jereb. Rezultat v treh dimenzijah je viden tukaj. »Lebdeči« kamin Game over je dodan prostoročno, zgolj za oris velikosti. V drugi sem skeniral Južni rov s pomočnikoma Blažem Korenčem in Ksenijo Lapajne, v tretji, 7. marca, pa sva s Šinijem še detajlno skenirala dvoranice ter jezera 2., 3. in 4. stopnje ter Netopirjevo dvorano do Blejskega jezera.

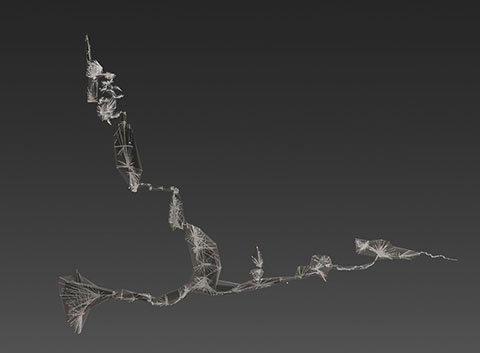

Predogled 3D skeniranja.

V še treh akcijah bodo poskenirani še preostali deli jame, Klepec, ogromni kamin Game over ter preostanek jame do trenutnega dna.

Zaradi razsežnosti kamina Game over in Južnega rova, imamo željo poskenirati tudi okoliške bližnje jame, saj bi s tem morda odkrili povezljivost med njimi, morda celo nov vhod, da dobimo sistem Čaganka. 3D model za spletni prikaz je še v nastajanju.

Tomaž Grdin
